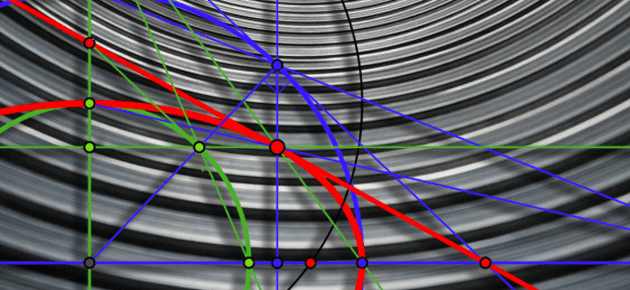

Ellipse : comment retrouver foyers, centre et axes ?

Intervenant 10:00

Bienvenue dans le podcast du magazine Tangente.

Intervenant 20:03

Bonjour.

Intervenant 10:03

Alors, pour commencer, imaginons une scène très simple. Une feuille de papier blanc juste posée sur une table en

Intervenant 20:11

bois.

Intervenant 10:12

Autour, il n'y a rien d'autre. Pas d'ordinateur, pas de calculatrice, pas la moindre petite équation algébrique affichée sur un écran.

Intervenant 20:20

Rien de moderne.

Intervenant 10:22

C'est ça. Il n'y a qu'une règle droite et sans aucune graduation, attention, et un vieux compas en laiton.

Intervenant 20:28

Les outils de base.

Intervenant 10:29

Voilà, et avec ces outils, qui ont l'air tout droit sortis de l'Antiquité, le défi c'est de capturer et de dompter une des formes les plus mystérieuses de l'univers géométrique. Je parle bien sûr de l'ellipse.

Intervenant 20:43

C'est vraiment un point de départ fantastique.

Intervenant 10:45

Oui, n'est-ce pas ?

Intervenant 20:45

Parce que retourner à l'essence pure de la construction mathématique, ça permet de voir des choses que les logiciels de dessin d'aujourd'hui nous cachent complètement.

Intervenant 10:54

C'est clair, ça fait tout à notre place.

Intervenant 20:56

Exactement. Quand on trace à la main, avec des contraintes aussi strictes, juste la règle et le compas, on est vraiment obligé de comprendre l'anatomie intime de la forme.

Intervenant 11:06

Et c'est justement la mission de notre plongée d'aujourd'hui, basée sur un article de Tangente absolument passionnant qui s'intitule « L'ellipse et ses différents attributs ».

Intervenant 21:14

Un très bon article, Louis.

Intervenant 11:15

Alors l'idée ici, ce n'est pas de lire un manuel technique. On va aller au-delà du dessin laborieux pour découvrir des espèces de recettes géométriques pures. On va chercher comment trouver un coin sur cette courbe, comment tracer sa tangente, débusquer ses foyers et même reconstruire tout son squelette à partir de presque rien.

Intervenant 21:33

C'est important parce que l'ellipse, c'est une des coniques les plus célèbres, mais elle intimide souvent.

Intervenant 11:38

Bah oui, elle n'a pas ce côté parfaitement rond et rassurant du cercle.

Intervenant 21:43

Voilà, elle n'a pas cette perfection immédiate. Mais notre objectif aujourd'hui, et c'est ce que l'article fait très bien, c'est de comprendre pourquoi ces méthodes au compas fonctionnent. On va révéler l'élégance cachée derrière les traits de crayon.

Intervenant 11:54

Bon, décortiquons tout ça.

Intervenant 21:56

Allons-y.

Intervenant 11:57

Parce qu'avant d'attraper la bête entière, il faut déjà pouvoir placer un de ses points. Et si on y va à main levée, c'est la catastrophe, on se retrouve avec une espèce de patate cabossée.

Intervenant 22:06

C'est inévitable, oui.

Intervenant 12:07

Alors, comment on trouve l'emplacement exact d'un point, disons si on part du principe qu'on a déjà notre grand axe horizontal et notre petit axe vertical tracé, avec le centre au milieu ?

Intervenant 22:18

Pour ça, il faut faire appel à un concept géométrique central. C'est l'ellipse n'existe pas toute seule dans le

Intervenant 12:23

vide.

Intervenant 22:25

En fait, on peut la voir comme l'image d'un grand cercle parfait qui aurait subi une déformation très précise. Et cette transformation, c'est ce qu'on appelle une affinité orthogonale.

Intervenant 12:35

Ok, une affinité orthogonale. Alors, pour visualiser, c'est comme prendre un cerceau parfait, notre grand cercle, et appuyer dessus de manière très précise, de haut en bas, pour l'écraser un peu.

Intervenant 22:46

C'est une excellente analogie.

Intervenant 12:47

Et du coup, le grand cercle et le petit cercle, ils servent en fait d'échafaudage invisible, c'est ça ?

Intervenant 22:52

C'est exactement ça. Sur notre feuille, on va tracer ce grand cercle, dont le rayon est la moitié du grand axe, et un petit cercle à l'intérieur, pour le petit axe.

Intervenant 13:01

Ok, j'ai les deux cercles. L'échafaudage est en place.

Intervenant 23:04

Ce qui est fascinant ici, c'est comment la courbe complexe va dériver directement de cette géométrie simple. On prend un point au hasard, sur le grand axe horizontal.

Intervenant 13:12

N'importe

Intervenant 23:13

où. N'importe où. De là, on monte une ligne perpendiculaire, droite vers le haut.

Intervenant 13:17

Comme un poteau.

Intervenant 23:18

Voilà. Et ce poteau va percuter le grand cercle tout en haut. Ça nous donne un point d'impact.

Intervenant 13:23

D'accord, je le vois.

Intervenant 23:24

Et là, on va relier le centre supérieur du petit cercle tout en haut à ce point d'impact, par une ligne droite.

Intervenant 13:30

Une diagonale donc ?

Intervenant 23:31

Oui, et on la prolonge jusqu'à ce qu'elle redescende couper le grand axe horizontal. Ah

Intervenant 13:35

ouais, c'est tout un cheminement !
